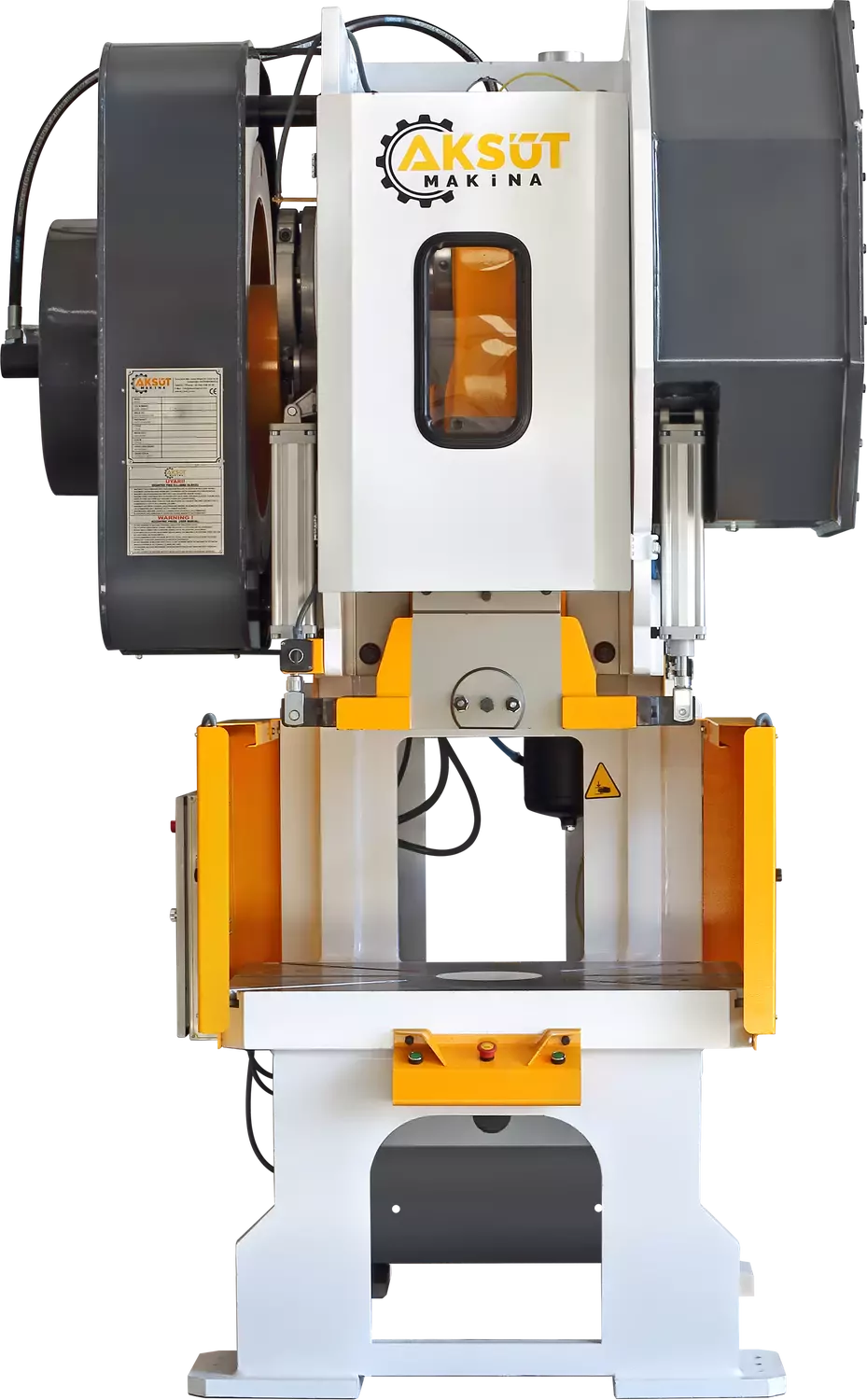

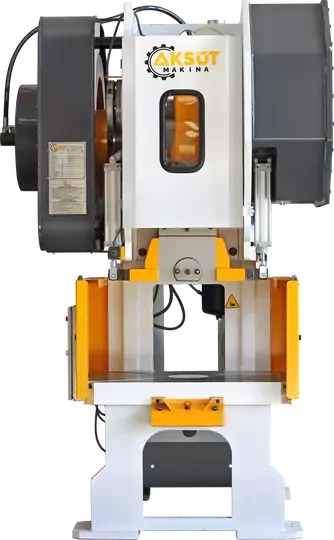

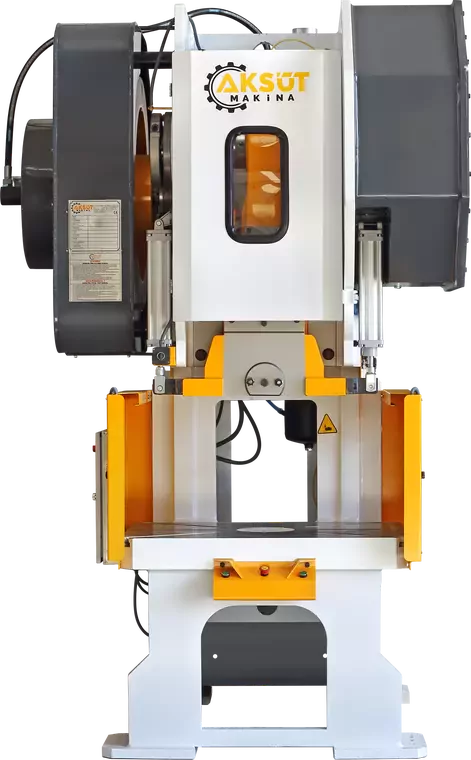

160 TON C TYPE ECCENTRIC PRESS PNEUMATIC CLUTCH SYSTEM Eksantrik Pres
• Stroke : 0-140 mm – Ayarlanabilir Stroke Mekanizması
• Biyel Kolu ve Hava Kavrama Malzeme : EN-GJS400 Kalite Çelik Döküm
• Biyel Kolu ve Krank Yataklama : CuSn12 Kalite Bronz Döküm
• Krank Mili ve Elma vida : 42CrMo4 – 4140 Kalite Çelik
• Angranaj Aktarma Mili : 1050 Kalite Çelik
• Angrenajlı Dişli Tahrik Sistemi ( Çelik Döküm )
• Kızak Sistemi :Prizmatik 4 Kızak
• Baskı sayısı : 35-40 vurus / dk
• Tabla Ebatları : 1100 mm x 800 mm ( LxR – BxF )
• Koç Delik Çapı : Ø 60 mm
• Tabla-Boğaz Derinliği : 405 mm
• Tabla – Koç Mesafesi : 480 mm ( Koç Üst Ölü Noktada )
• Motor Gücü : 15 Kw – IE3 Yeni Nesil Verimli Motor
• Gövde Yapımı : Çelik Levha ( DIN ST-44 , ST-52 )
• Makine Genişliği : 1850 mm
• Makine Derinliği : 2200 mm
• Makine Yüksekliği : 3000 mm
• Takribi Ağırlık : 9.500 kg
• Mekanik Yük Aşımı Sigortası
• Manuel Kollu Merkezi yağlama Sistemi
• Pres Geri Yönde Çalıştırma Sistemi / Kalıp Sıkışması Durumunda
• Kalıp Ayar Modu / Tek Baskı Modu / Sürekli Baskı Modu
• Otomatik Baskı Adet Sayıcı
• Çift El Butonu
• Çift Popet Valf / Pres Emniyet Valfi
•PLC kontrollü Elektrik Paneli
• Koç Balansiyer Hava Pistonları / 2 adet
• El Koruma Işık Bariyerleri ve Kapakları / Kategori 4 Emniyet Direktiflerine uygun
OPSİYONEL ÖZELLİKLER ;
- OTOMATİK ZAMAN AYARLI YAĞLAMA SİSTEMİ
- ENCODER KRANK TAKİP SİSTEMİ
- INVERTOR AYARLI HIZ KONTROL SİSTEMİ
- DİŞLİ YAĞ HAVUZU MEKANİZMASI
- 8 KIZAK SISTEMI
- HIDROLIK YÜK AŞIMI SIGORTASI
160 TON C-TYPE ECCENTRIC PRESS WITH PNEUMATIC CLUTCH SYSTEM
• Stroke: 0-140 mm – Adjustable Stroke Mechanism
• Crank Arm and Pneumatic Clutch Material: EN-GJS400 Quality Steel Cast
• Crank Arm and Crank Bearing: CuSn12 Quality Bronze Casting
• Crankshaft and Lead Screw: 42CrMo4 – 4140 Quality Steel
• Gear Transfer Shaft: 1050 Quality Steel
• Gear-Driven Gear System (Steel Casting)
• Slide System: Prismatic 4 Slide
• Pressing Speed: 35-40 strokes/min
• Table Dimensions: 1100 mm x 800 mm (LxR – BxF)
• Ram Hole Diameter: Ø 60 mm
• Table-Throat Depth: 405 mm
• Table-Ram Distance: 480 mm (at Top Dead Center of Ram)
• Motor Power: 15 kW – IE3 New Generation Efficient Motor
• Body Construction: Steel Plate (DIN ST-44, ST-52)
• Machine Width: 1850 mm
• Machine Depth: 2200 mm
• Machine Height: 3000 mm
• Approximate Weight: 9,500 kg
• Mechanical Overload Protection
• Manual Lever Central Lubrication System
• Reverse Pressing System / In Case of Die Jamming
• Die Adjustment Mode / Single Stroke Mode / Continuous Stroke Mode
• Automatic Stroke Counter
• Dual-Hand Button
• Dual Popet Valve / Press Safety Valve
• PLC Controlled Electrical Panel
• Ram Balancer Air Cylinders / 2 pieces
• Light Barriers and Covers for Hand Protection / Compliant with Category 4 Safety Directives
OPTIONAL FEATURES:
-
Automatic Time-Controlled Lubrication System
-
Encoder Crank Tracking System
-
Inverter Controlled Speed Control System
-
Gear Oil Reservoir Mechanism
-
8-Slide System
-
Hydraulic Overload Protection
