160 TON C TYPE ECCENTRIC PRESS PNEUMATIC CLUTCH SYSTEM Eksantrik Pres

• Stroke : 0-140 mm – Ayarlanabilir Stroke Mekanizması
• Biyel Kolu ve Hava Kavrama Malzeme : EN-GJS400 Kalite Çelik Döküm
• Biyel Kolu ve Krank Yataklama : CuSn12 Kalite Bronz Döküm
• Krank Mili ve Elma vida : 42CrMo4 – 4140 Kalite Çelik
• Angranaj Aktarma Mili : 1050 Kalite Çelik
• Angrenajlı Dişli Tahrik Sistemi ( Çelik Döküm )
• Kızak Sistemi :Prizmatik 4 Kızak
• Baskı sayısı : 35-40 vurus / dk
• Tabla Ebatları : 1100 mm x 800 mm ( LxR – BxF )
• Koç Delik Çapı : Ø 60 mm
• Tabla-Boğaz Derinliği : 405 mm
• Tabla – Koç Mesafesi : 480 mm ( Koç Üst Ölü Noktada )
• Motor Gücü : 15 Kw – IE3 Yeni Nesil Verimli Motor
• Gövde Yapımı : Çelik Levha ( DIN ST-44 , ST-52 )
• Makine Genişliği : 1850 mm
• Makine Derinliği : 2200 mm
• Makine Yüksekliği : 3000 mm
• Takribi Ağırlık : 9.500 kg
• Mekanik Yük Aşımı Sigortası
• Manuel Kollu Merkezi yağlama Sistemi
• Pres Geri Yönde Çalıştırma Sistemi / Kalıp Sıkışması Durumunda
• Kalıp Ayar Modu / Tek Baskı Modu / Sürekli Baskı Modu
• Otomatik Baskı Adet Sayıcı
• Çift El Butonu
• Çift Popet Valf / Pres Emniyet Valfi
•PLC kontrollü Elektrik Paneli
• Koç Balansiyer Hava Pistonları / 2 adet
• El Koruma Işık Bariyerleri ve Kapakları / Kategori 4 Emniyet Direktiflerine uygun

OPSİYONEL ÖZELLİKLER ;

- OTOMATİK ZAMAN AYARLI YAĞLAMA SİSTEMİ
- ENCODER KRANK TAKİP SİSTEMİ
- INVERTOR AYARLI HIZ KONTROL SİSTEMİ
- DİŞLİ YAĞ HAVUZU MEKANİZMASI
- 8 KIZAK SISTEMI
- HIDROLIK YÜK AŞIMI SIGORTASI

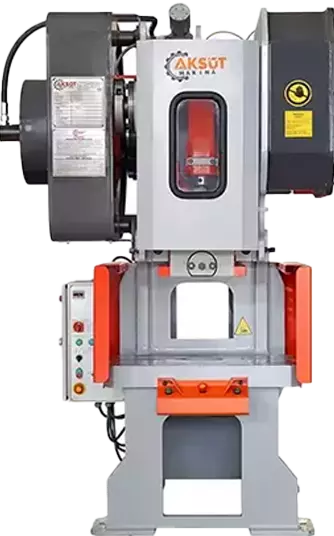

40 TON C TYPE ECCENTRIC PRESS PNEUMATIC CLUTCH SYSTEM

• STROKE : 0-70 mm - Ayarlanabilir Stroke Mekanizması
• Biyel Kolu ve Hava Kavrama Malzeme : EN-GJS400 Kalite Sfero Döküm
• Krank Mili ve Elma vida : 42CrMo4 – 4140 Kalite Çelik
 Krank Mili Yataklama : Kalaylı Bronz Döküm ( CuSn12 )
• Angranaj Aktarma Mili : 1050 Kalite Çelik
• Kızak Sistemi :Prizmatik 4 Kızak
• Angrenajlı Dişli Tahrik Sistemi ( Çelik Döküm )
• Baskı sayısı: 60 vuruş / dk
• Tabla Ebatları : 650 mm x 430 mm ( Sağ-Sol X Ön - Arka )
• Koç Delik Çapı : Ø 35 mm
• Tabla Delik Çapı : Ø 155 mm
• Tabla-Boğaz Derinliği : 220 mm
• Tabla – Koç Mesafesi : 300 mm ( Koç Üst Ölü Noktada )
• Motor Gücü : 3 kW– IE3 Tip
• Gövde Yapımı : Çelik Levha ( DIN ST-44 , ST-52 )
• Makine Genişliği : 1300 mm
• Makine Derinliği : 1300 mm
• Makine Yüksekliği :2000 mm
• Takribi Ağırlık : 2.000 kg
• Mekanik Yük Aşımı Sigortası
• Maneul Merkezi Kollu Yağlama Sistemi
• Pres Geri Yönde Çalıştırma Sistemi / Kalıp sıkışması durumunda
• Kalıp Ayar Modu / Tek Baskı Modu / Sürekli Baskı Modu
• Pres Ayak Pedalı
• Çift El Kumanda Butonu
• Çift Popet Valf / Pres Hava Emniyet Valfi
• Otomatik Adet Sayıcı
• Güvenlik Işık Bariyerleri ve Kapakları / Kategori 4 Emniyet direktiflerine uygun
• PLC Kontrollü Elektrik Paneli

OPSİYONEL ÖZELLİKLER ;

- OTOMATİK ZAMAN AYARLI YAĞLAMA SİSTEMİ
- ENCODER KRANK TAKİP SİSTEMİ
- INVERTOR AYARLI HIZ KONTROL SİSTEMİ
- DİŞLİ YAĞ HAVUZU MEKANİZMASI

• Stroke : 0-70 mm – Adjustable Stroke Mechanism
• Rod arm & Clutch Material : Spheroid Casting EN-GJS400
• Flywheel and Gear Driven System
• Gear Mechanism Steel Casting
• Crankshaft & Screwshaft : 4140 Grade Steel ( 42CrMo4 )
• Crankshaft Bearing System : Bronze Casting ( CuSn12 )
• Guide Type : 4 Point
• Pressing Per Minute : 60 p.p.m
• Table Dimensions : 650 mm x 430 mm ( Left x Right – Front x Back )
• Ram Hole Diameter : Ø 35 mm
• Table Hole Diameter : Ø 155 mm
• Table Center – Throath Depth : 220 mm
• Tabla – Ram Distance : 300 mm
• Motor Power : 3 kW / IE-3 Energy Saving Model
• Main Body Material : Steel Welded Plate ( DIN ST-44 , ST-52 )
• Machine Width : 1300 mm
• Machine Depth : 1300 mm
• Machine Height :2000 mm
• Estimated Weight of Machine : 2.000 kg
• Mechanical Overload Protector System
• Manuel Central Lubrication System
• Press Works Reverse Dimensions / Mold Jamming Situations
• Mold Adjustment Mode / Single Pressing Mode / Continuos Pressing Mode
• Machine Control Foot Pedall
• Machine Control Double Hand Button
• Machine Air Safety Valves / Double Type
• Automatic Press Number Counter
• Hand Protection Safety Light Curtain / Category 4 Type
• PLC Controlled Electrical Panell

OPTIONAL FEATURES

-AUTOMATİC TİME SETTİNG LUBRICATION SYSTEM
-ENCODER CRANKSHAFT MONITORING SYSTEM
-PRESS SPEED CONTROL UNIT WITH INVERTOR
-GEAR WORKS IN OIL BATH

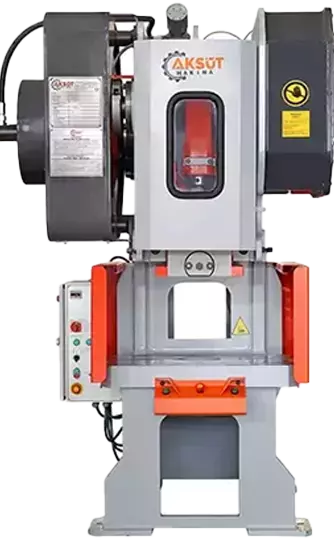

80 TON C TYPE ECCENTRIC PRESS PNEUMATIC CLUTCH SYSTEM

• STROKE : 0-110 mm - Ayarlanabilir Stroke Mekanizması
• Biyel Kolu ve Hava Kavrama Malzeme : EN-GJS400 Kalite Sfero Döküm
• Krank Mili ve Elma vida : 42CrMo4 – 4140 Kalite Çelik
 Biyel Kolu ve Krank Mili Yataklama : Bronz Döküm ( CuSn12)
• Angranaj Aktarma Mili : 1050 Kalite Çelik
• Kızak Sistemi :Prizmatik 4 Kızak
• Angrenajlı Dişli Tahrik Sistemi ( Çelik Döküm )
• Baskı sayısı: 45 vuruş / dk
• Tabla Ebatları : 800 mm x 520 mm ( LxR – BxF )
• Koç Delik Çapı : Ø 50 mm
• Tabla Delik Çapı : Ø 180 mm
• Tabla-Boğaz Derinliği : 280 mm
• Tabla – Koç Mesafesi : 400 mm ( Koç Üst Ölü Noktada )
• Motor Gücü : 7,5 kW– IE3 Tip
• Gövde Yapımı : Çelik Levha ( DIN ST-44 , ST-52 )
• Makine Genişliği : 1550 mm
• Makine Derinliği : 1650 mm
• Makine Yüksekliği :2300 mm
• Takribi Ağırlık : 4.000 kg
• Mekanik Yük Aşımı Sigortası
• Maneul Merkezi Kollu Yağlama Sistemi
• Pres Geri Yönde Çalıştırma Sistemi / Kalıp sıkışması durumunda
• Kalıp Ayar Modu / Tek Baskı Modu / Sürekli Baskı Modu
• Pres Ayak Pedalı
• Çift El Kumanda Butonu
• Çift Popet Valf / Pres Emniyet Valfi
• Otomatik Adet Sayıcı
• Güvenlik Işık Bariyerleri ve Kapakları / Kategori 4 Emniyet direktiflerine uygun
• PLC Kontrollü Elektrik Paneli

OPSİYONEL ÖZELLİKLER ;

- OTOMATİK ZAMAN AYARLI YAĞLAMA SİSTEMİ
- ENCODER KRANK TAKİP SİSTEMİ
- NVERTOR AYARLI HIZ KONTROL SİSTEMİ
- DİŞLİ YAĞ HAVUZU MEKANİZMASI

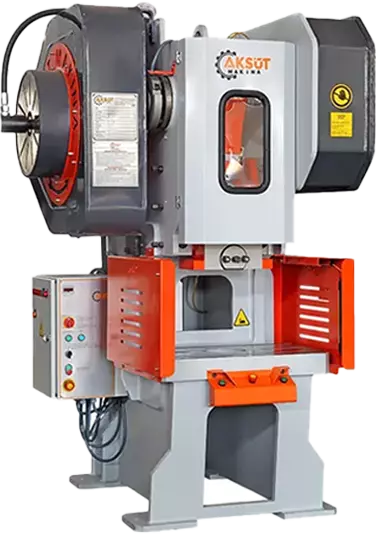

100 TON C TYPE ECCENTRIC PRESS PNEUMATIC CLUTCH SYSTEM

• Stroke : 0-110 mm – Ayarlanabilir Stroke Sistemi
• Biyel Kolu ve Hava Kavrama Malzeme : EN-GJS400 Kalite Sfero Döküm
• Biyel Kolu ve Krank Mili Yataklama : CuSn12 Kalite Bronz Döküm
• Krank Mili ve Elma vida : 42CrMo4 – 4140 Kalite Çelik
• Angranaj Aktarma Mili : 1050 Kalite Çelik
• Angrenajlı Dişli Tahrik Sistemi ( Çelik Döküm )
• Elma Vida Topuz Isıl İşlem ve Sulama işlemi görmüş 4140 Malzeme
• Kızak Sistemi :Prizmatik 4 Kızak
• Baskı sayısı: 40-45 vuruş / dk
• Tabla Ebatları : 940 x 630 mm ( Sağ-Sol X Ön-Arka )
• Koç Delik Çapı : Ø 50 mm
• Tabla Delik Çapı : Ø 185 mm
• Tabla-Boğaz Derinliği : 325 mm
• Tabla – Koç Mesafesi : 420 mm ( Koç Üst Ölü Noktada )
• Motor Gücü : 7,5 kW – IE-3 Tip Enerji Verimli Motor
• Gövde Yapımı : Çelik Levha ( DIN ST-44 , ST-52 )
• Makine Genişliği : 1700 mm
• Makine Derinliği : 1850 mm
• Makine Yüksekliği :2600 mm
• Takribi Ağırlık : 5.000 kg
• Mekanik Yük Aşımı Sigortası
• Manuel Kollu Merkezi Yağlama Sistemi
• Pres Geri Yönde Çalıştırma Sistemi / Kalıp Sıkışması Durumunda
• Kalıp Ayar Modu / Tek Baskı Modu / Sürekli Baskı Modu
• Otomatik Baskı Adet Sayıcı
• Pres Ayak Pedalı
• Çift El Butonu
• Çift Popet Valf / Pres Emniyet Valfi
• PLC kontrollü Elektrik Paneli
• Güvenlik Işık Bariyerleri / Kategori 4 Makine Emniyet Direktiflerine uygun

OPSİYONEL ÖZELLİKLER ;

- OTOMATİK ZAMAN AYARLI YAĞLAMA SİSTEMİ
- ENCODER KRANK TAKİP SİSTEMİ
- INVERTOR AYARLI HIZ KONTROL SİSTEMİ
- DİŞLİ YAĞ HAVUZU MEKANİZMASI

30 TON C TYPE ECCENTRIC PRESS PNEUMATIC CLUTCH SYSTEM

• Stroke : 0-130 mm – Ayarlanabilir Stroke Mekanizması
• Biyel Kolu ve Kavrama Malzeme : EN-GJS400 Kalite Çelik Döküm
• Biyel Kolu Yataklama : CuSn12 Kalite Bronz Döküm
• Krank Mili ve Elma vida : 42CrMo4 – 4140 Kalite Çelik
• Angranaj Aktarma Mili : 1050 Kalite Çelik
• Angrenajlı Dişli Tahrik Sistemi ( Çelik Döküm )
• Kızak Sistemi :Prizmatik 4 Kızak
• Baskı sayısı : 40 vurus / dk
• Tabla Ebatları : 1060 mm x 700 mm ( LxR – BxF )
• Koç Delik Çapı : Ø 60 mm
• Tabla Delik Çapı : Ø 205 mm
• Tabla-Boğaz Derinliği : 350 mm
• Tabla – Koç Mesafesi : 420 mm ( Koç Üst Ölü Noktada )
• Motor Gücü : 11 Kw – IE3 Yeni Nesil Verimli Motor
• Gövde Yapımı : Çelik Levha ( DIN ST-44 , ST-52 )
• Makine Genişliği : 1800 mm
• Makine Derinliği : 2000 mm
• Makine Yüksekliği : 2700 mm
• Takribi Ağırlık : 6.500 kg
• Mekanik Yük Aşımı Sigortası
• Manuel Kollu Merkezi Yağlama Sistemi
• Pres Geri Yönde Çalıştırma Sistemi / Kalıp Sıkışması Durumunda
• Kalıp Ayar Modu / Tek Baskı Modu / Sürekli Baskı Modu
• Otomatik Baskı Adet Sayıcı
• Çift El Butonu
• Çift Popet Valf / Pres Emniyet Valfi
• PLC kontrollü Elektrik Paneli
• Koç Balansiyer Hava Pistonları / 2 adet
• El Koruma Işık Bariyerleri ve Kapakları / Kategori 4 Emniyet Direktiflerine uygun

OPSİYONEL ÖZELLİKLER ;

-OTOMATİK ZAMAN AYARLI YAĞLAMA SİSTEMİ
-ENCODER KRANK TAKİP SİSTEMİ
- INVERTOR AYARLI HIZ KONTROL SİSTEMİ
- DİŞLİ YAĞ HAVUZU MEKANİZMASI
- 8 KIZAK SISTEMI
- HIDROLIK YÜK AŞIMI SIGORTASI

300 TON C TYPE ECCENTRIC PRESS PNEUMATIC CLUTCH SYSTEM

• STROKE :0-160 mm – AYARLANABİLİR
• Pres Pnömatik Kavramalı Hava Kombinasyonludur
• Biyel Kolu ve Hava Kavrama Malzeme : EN-GJS400 Kalite Çelik Döküm
• Biyel Kolu Yataklama : CuSn12 Kalite Bronz Döküm
• Krank Mili ve Elma vida : 42CrMo4 – 4140 Kalite Çelik
• Elma Vida Topuz Isıl İşlem ve Sulama işlemi görmüş 4140 Malzeme
• Kızak Sistemi :Prizmatik 4 Kızak
• Baskı sayısı: 20-25 vuruş / dk
• Tabla Ebatları : 1400 mm x 1000 mm ( Sağ-Sol X Ön – Arka )
• Tabla Delik Çapı : Ø 280x300 mm
• Koç Delik Çapı : Ø 60
• Tabla – Koç Mesafesi : 550 mm
• Tabla-Boğaz Derinliği : 510 mm
• Motor Gücü : 27 kW / IE-3 Tip Motor
• Gövde Yapımı : Çelik Levha ( DIN ST-44 , ST-52 )
• Takribi Ağırlık : 16.000 kg
• Makine Genişliği : 2100 mm
• Makine Derinliği : 2750 mm
• Makine Yüksekliği :3500 mm
• Mekanik Yük Aşımı Sigortası
• Pres Ayak Pedalı
• Manuel Kollu Merkezi Yağlama Sistemi
• Pres Geri Yönde Çalıştırma Sistemi / Kalıp Sıkışması Durumunda
• Kalıp Ayar Modu / Tek Baskı Modu / Sürekli Baskı Modu
• Otomatik Baskı Adet Sayıcı
• Çift El Butonu
• Çift Popet Valf / Pres Emniyet Valfi
• PLC kontrollü Elektrik Paneli
• El Koruma Işık Bariyerleri ve Kapakları / Kategori 4 Emniyet Direktiflerine uygun

OPSİYONEL ÖZELLİKLER ;

- OTOMATİK ZAMAN AYARLI YAĞLAMA SİSTEMİ
- ENCODER KRANK TAKİP SİSTEMİ
- INVERTOR AYARLI HIZ KONTROL SİSTEMİ
- DİŞLİ YAĞ HAVUZU MEKANİZMASI
- 8 KIZAK SISTEMI
- HIDROLIK YÜK AŞIMI SIGORTASI

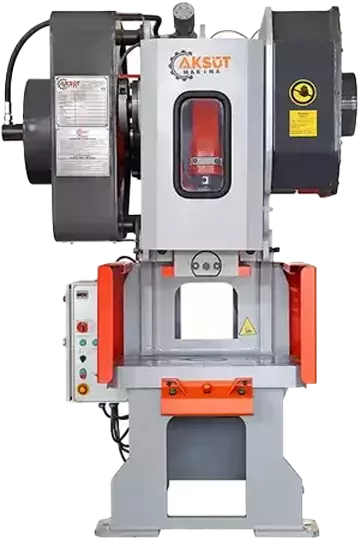

60 TON C TYPE ECCENTRIC PRESS PNEUMATIC CLUTCH SYSTEM

• STROKE : 0-100 mm - Ayarlanabilir Stroke Mekanizması
• Biyel Kolu ve Hava Kavrama Malzeme : EN-GJS400 Kalite Sfero Döküm
• Krank Mili ve Elma vida : 42CrMo4 – 4140 Kalite Çelik
 Biyel Kolu ve Krank Mili Yataklama : Kalaylı Bronz Döküm ( CuSn12)
• Angranaj Aktarma Mili : 1050 Kalite Çelik
• Kızak Sistemi :Prizmatik 4 Kızak
• Angrenajlı Dişli Tahrik Sistemi ( Çelik Döküm )
• Baskı sayısı: 50 vuruş / dk
• Tabla Ebatları : 780 mm x 490 mm ( Sağ-Sol x Ön-Arka )
• Koç Delik Çapı : Ø 50 mm
• Tabla Delik Çapı : Ø 180 mm
• Tabla-Boğaz Derinliği : 245 mm
• Tabla – Koç Mesafesi : 340 mm ( Koç Üst Ölü Noktada )
• Motor Gücü : 5,5 kW– IE3 Tip
• Gövde Yapımı : Çelik Levha ( DIN ST-44 , ST-52 )
• Makine Genişliği : 1350 mm
• Makine Derinliği : 1500 mm
• Makine Yüksekliği :2300 mm
• Takribi Ağırlık : 3.200 kg
• Mekanik Yük Aşımı Sigortası
• Maneul Merkezi Kollu Yağlama Sistemi
• Pres Geri Yönde Çalıştırma Sistemi / Kalıp sıkışması durumunda
• Kalıp Ayar Modu / Tek Baskı Modu / Sürekli Baskı Modu
• Pres Ayak Pedalı
• Çift El Kumanda Butonu
• Pres Hava Emniyet Valfi / Çiftli valf
• Otomatik Adet Sayıcı
• Güvenlik Işık Bariyerleri ve Kapakları / Kategori 4 Emniyet direktiflerine uygun
•PLC Kontrollü Elektrik Paneli

OPSİYONEL ÖZELLİKLER ;

-OTOMATİK ZAMAN AYARLI YAĞLAMA SİSTEMİ
- ENCODER KRANK TAKİP SİSTEMİ
-INVERTOR AYARLI HIZ KONTROL SİSTEMİ
- DİŞLİ YAĞ HAVUZU MEKANİZMASI

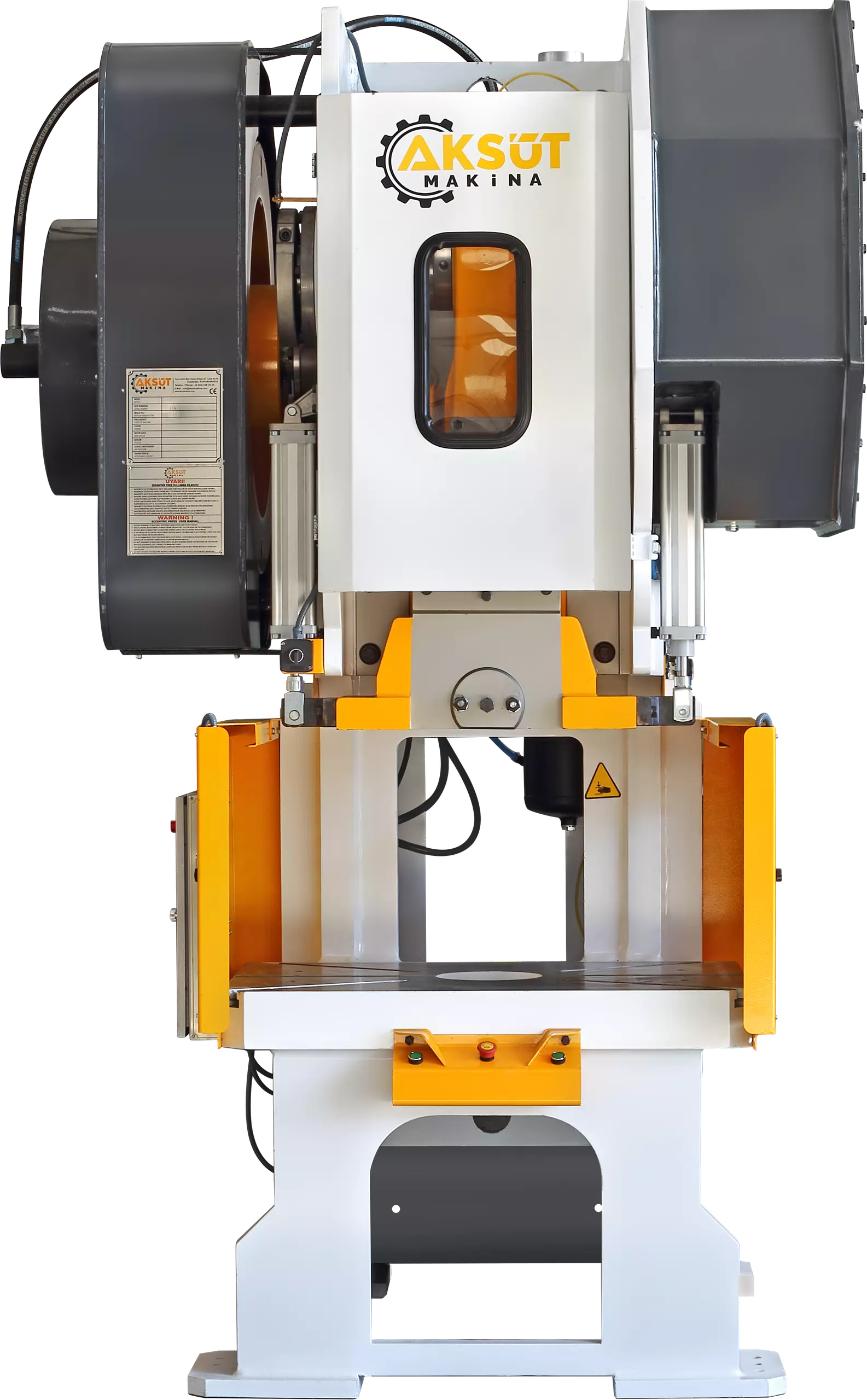

200 TON C TYPE ECCENTRIC PRESS PNEUMATIC CLUTCH SYSTEM

• Stroke : 0-140 mm – Ayarlanabilir Stroke Mekanizması
• Biyel Kolu ve Hava Kavrama Malzeme : EN-GJS400 Kalite Çelik Döküm
• Biyel Kolu ve Krank Mili Yataklama : CuSn12 Kalite Bronz Döküm
• Krank Mili ve Elma vida : 42CrMo4 – 4140 Kalite Çelik
• Angranaj Aktarma Mili : 1050 Kalite Çelik
• Angrenajlı Dişli Tahrik Sistemi ( Çelik Döküm )
• Elma Vida Topuz Isıl İşlem ve Sulama işlemi görmüş 4140 Malzeme
• Kızak Sistemi :Prizmatik 4 Kızak
• Baskı sayısı :25- 30 vurus / dk
• Tabla Ebatları : 1400 mm x 1000 mm ( LxR – BxF )
 Tabla Delik Çapı : Ø 280 mm
• Koç Delik Çapı : Ø 60 mm
• Tabla-Boğaz Derinliği : 510 mm
• Tabla – Koç Mesafesi : 550 mm ( Koç Üst Ölü Noktada )
• Motor Gücü : 18,5 Kw – IE3 Yeni Nesil Verimli Motor
• Gövde Yapımı : Çelik Levha ( DIN ST-44 , ST-52 )
• Makine Genişliği : 2000 mm
• Makine Derinliği : 2550 mm
• Makine Yüksekliği : 3250 mm
• Takribi Ağırlık : 13.000 kg
• Mekanik Yük Aşımı Sigortası
• Manuel Kollu Merkezi yağlama Sistemi
• Pres Geri Yönde Çalıştırma Sistemi / Kalıp Sıkışması Durumunda
• Kalıp Ayar Modu / Tek Baskı Modu / Sürekli Baskı Modu
• Otomatik Baskı Adet Sayıcı
• Çift El Butonu
• Çift Popet Valf / Pres Emniyet Valfi
• PLC kontrollü Elektrik Paneli
• Koç Balansiyer Hava Pistonları / 2 adet
• El Koruma Işık Bariyerleri ve Kapakları / Kategori 4 Emniyet Direktiflerine uygun

OPSİYONEL ÖZELLİKLER ;

- OTOMATİK ZAMAN AYARLI YAĞLAMA SİSTEMİ
- ENCODER KRANK TAKİP SİSTEMİ
- INVERTOR AYARLI HIZ KONTROL SİSTEMİ
- DİŞLİ YAĞ HAVUZU MEKANİZMASI
- 8 KIZAK SISTEMI
-HIDROLIK YÜK AŞIMI SIGORTAS

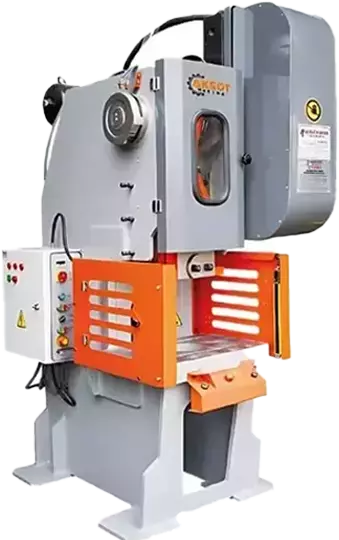

35 TON C TYPE ECCENTRIC PRESS PNEUMATIC CLUTCH SYSTEM

• STROKE : 0-70 mm – AYARLANABİLİR
• Pres Pnömatik Kavramalı Hava Kombinasyonludur
• Biyel Kolu ve Hava Kavrama Malzeme : EN-GJS400 Kalite Sfero Döküm
• Krank Mili Malzeme : 4140 Kalite Çelik ( 42CrMo4 )
• Kızak Sistemi :Prizmatik 4 Kızak
• Volan Tahrikli Sistem
• Baskı sayısı: 100 vuruş / dk
• Tabla Ebatları : 650 mm x 430 mm ( Sağ – Sol X Ön – Arka )
• Koç Delik Çapı : Ø 35 mm
• Tabla Delik Çapı : Ø 155 mm
• Tabla-Boğaz Derinliği : 220 mm
• Tabla – Koç Mesafesi : 300 mm
• Motor Gücü : 3 kW – IE3 Enerji Verimli Motor
• Gövde Yapımı : Çelik Levha ( DIN ST-44 , ST-52 )
• Makine Genişliği : 1200 mm
• Makine Derinliği : 1470 mm
• Makine Yüksekliği :2150 mm
• Takribi Ağırlık : 1.900 kg
• Mekanik Yük Aşımı Sigortası
• Manuel Kollu Merkezi Yağlama Sistemi
• Pres Geri Yönde Çalıştırma Sistemi – Kalıp Sıkışması Durumunda
• Kalıp Ayar Modu / Tek Baskı Modu / Sürekli Baskı Modu
• Pres Ayak Pedalı
• Çift El Butonu
• Pres Emniyet Hava Valfi / Çiftli
• Otomatik Baskı Adet Sayıcı
• El Koruma Işık Bariyerleri ve Kapakları / Kategori 4 Güvenlik Standartlarına uygun
• PLC Kontrollü Elektrik Paneli

OPSİYONEL ÖZELLİKLER ;

- OTOMATİK ZAMAN AYARLI YAĞLAMA SİSTEMİ
- ENCODER KRANK TAKİP SİSTEMİ
- NVERTOR AYARLI HIZ KONTROL SİSTEM
